6B4Gは、銘球2A3のフィラメント規格を変更した同じ古典的直熱3極管です。2A3と比較して知名度/人気では負けてしまいますが、柔らかな音質は2A3そのものと言っても過言ではありません。その人気の無さの原因と考えられるのが交流点火方式におけるハムノイズだと思われます。本キットでは直流点火回路採用によりハムノイズは皆無と言ってよく、ある意味2A3よりも初心者向けかもしれません。また本キットでは現行生産球では無くNOS球を採用しておりますので、お手軽にヴィンテージトライオードサウンドをお楽しみ頂けます。
● 真空管アンプの音質を決定付ける重要な要素の一つが出力トランスだと考えています。コストアップにはなりますが、当社ではその信念に基づき、品質重視でオーディオ専業メーカー製トランスを採用しております。その他のパーツ類に関しても、Sprague ATOM電解コンデンサ、Daleメタルクラッド抵抗、Belden耐熱ビニル線等のUSA製高級部品を採用しております。
★2023/1/1よりBelden社ケーブルをオプションとさせて頂きます。
通常の配線材料一式はキットに含まれておりますが、より本格的な製作をご希望の方は是非どうぞ！
● 2A3アンプ同様に5963/12AU7の2段増幅でドライブします。6B4Gはセルフバイアス動作で調整箇所がありません。ゲインを高めに設計してありますので、CDやiPod等でも直接接続してお楽しみいただけます。
● 幅410mm、奥行き245mm、高さ55mmサイズの鉄製シャーシに、落ち着いた印象のシルバーハンマートーンの焼付塗装がしてあります。真鍮削り出しインシュレータで足元を引き締め、高級感溢れる外観になっております。
初心者の方でもご安心ください。カラーイラストを多用したマニュアルをご用意致しました。
パーツの取り付けから配線、点検までを順番に分かりやすく解説してあります。
本キットでは作りやすさよりも音質を重視しております。プリント基板は採用しておりませんので配線作業は慣れるまで大変です。じっくりと取り組んでください。
|
仕様
●定格出力：3.5W+3.5W (0.3Vrms入力）
●寸法：W400mm x D240mm x H170mm
●真空管：各社5963/12AU7x2, Raytheon 6B4Gx2,
各社5U4G/GBx1
|
●使用トランス
出力トランス：橋本 H-20-3.5U/HC-203U
電源トランス：橋本 PT-150
チョークコイル：橋本 CC-10-200W |
|
 |
●出力トランス（橋本 H-20-3.5U/HC-203U）の組み合わせで2種類と付属球無しバージョンも
それぞれにご用意しました。
パールブラック色シャーシは限定品となります。
出力管のみではなく、5本全てが付属されませんので、ご注意ください
●完成品をご希望の方は、〔キット製作代行〕も一緒にカートに入れてください。
納期は約45日となります。
●Belden 配線材がオプションとなりました。より本格的な製作をご希望の方にお薦めです。
●送料は全国一律\1,500となります。
|
| 橋本 HC-203Uバージョン |
橋本 H-20-3.5Uバージョン |
 |
 |
| ■付属真空管無しバージョン |
商品番号 KIT027
シルバーハンマーネット
シャーシ |
 |
| \258,000(税込) |
|
商品番号 KIT028
パールブラックシャーシ
（限定品） |
|
| \268,000(税込) |
|
| ■Raytheon 6B4G等付属完全バージョン |
商品番号 KIT025
シルバーハンマーネット
シャーシ |
|
| \288,000(税込) |
|
商品番号 KIT026
パールブラックシャーシ
（限定品） |
|
| \298,000(税込) |
|
| ■付属真空管無しバージョン |
商品番号 KIT031
シルバーハンマーネット
シャーシ |
|
| \278,000(税込) |
|
商品番号 KIT032
パールブラックシャーシ
（限定品） |
|
| \288,000(税込) |
|
| ■Raytheon 6B4G等付属完全バージョン |
商品番号 KIT029
シルバーハンマーネット
シャーシ |
|
| \308,000(税込) |
|
商品番号 KIT030
パールブラックシャーシ
（限定品） |
|
| \318,000(税込) |
|
|
| ■キット製作代行 |
■Belden #8523 AWG#20
3m x 5色パック |
| 商品番号 KIT100 |
|
商品番号 WB235S |
|
| \100,000(税込) |
\19,300(税込) |
|
|
 |

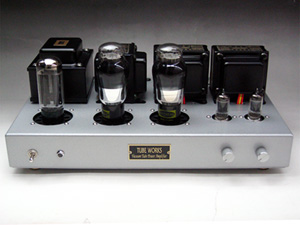

| ■■■ 正面 ■■■ |
 |
 |
■正面左側に電源スイッチとパイロットランプ。右側の初段管前に左右独立の音量調整用
ボリュームを設けました。
|
| ■■■ 初段管付近シャーシ内 ■■■ |
■■■ 付属真空管Raytheon 6B4G ■■■ |
 |
 |
■初段管用サブプレートにラグ端子や端子台を用いてCR類を取付けます。実際に使用する以外にも数多くのタップ加工済みの穴あけが施されておりますので、改造時の拡張性にも優れています。またサブプレートをシャーシに固定する穴はGT管ソケットサイズに合わせてありますので、後日MT管からGT管への変更が簡単に行えます。
|
■管壁内側にカーボンスートが施され内部があまりよく見えませんが、分離型の2枚プレート構造になっています。
※ヴィンテージ球は年代や製造ロットによって、内部構造や文字に多少のばらつきがあります。本キットでは、出来る限り外観を揃えてお届けするつもりですが、多少の差異はご容赦ください。なお、シングルアンプの場合には左右出力管の電気的特性を揃える必要がありませんが、出来る限り特性の揃った2本をお選びするつもりです。 |
■■■ シャーシ背面 ■■■ |
■■■ シャーシ背面内部 ■■■ |
 |
 |
■入出力端子は全て金メッキ製高級品を採用しました。ハムバランスはシャーシ上面より調整が可能です。（右写真参照）
■スピーカー出力は1系統です。4Ω/8Ω/16Ωから選びます。または、すぐ上の放熱穴を利用して、インピーダンス切替えスイッチを設けることができます。
|
■背面内部の様子です。出力管を差替える際に裏フタを外すことなくハムレベルの調整が可能です。ハムバランス用巻線ボリュームをサブシャーシで固定し、シャーシ上面に余分な突起が出ないよう工夫しています。カソード電圧測定用のチェック端子も設けてあります。
|
■■■ 製作マニュアル ■■■ |
 |
 |
| ■初心者の方でも安心して製作できるよう、カラーイラストを多用した製作マニュアルが付属されます。部品の取り付け方から始り、配線、CR類取付けの各工程毎に詳しく説明してあります。 |
|
|
