■■ 6F6G シングルアンプが生まれ変わりました ■■ |
●採用パーツ（WEコンデンサ）の変更により、シャーシサイズが幅385mm、奥行き170mm、高さ45mmにサイズアップ、色もWEグレイ色に変更となりました。また、ACケーブルを従来の内部引き出しから、メタルコンセント着脱式になりました。従来通り、音量調節用ボリューム、電源スイッチ、さらに背面のRCA入力ジャック、スピーカー出力端子（1系統）全てをシャーシ上面に配置し、余分な突起物を抑えました。卓上や寝室のサブアンプとして最適です。
●定評のあるWEアンプの回路をベースに、WEコンデンサ、Sprague DナンバーMILスペック電解コンデンサ等、各種ヴィンテージパーツを用いてコンパクトに仕上げました。初段は5極管6SJ7メタル管を、出力段は、5極管6F6Gを、また整流管には
5Y3WGT（5Y3GT傍熱タイプ）を採用しました。最大出力約2.2Wと非力ながら、一般家庭における使用では何ら不足は無いでしょう。
●音質の良し悪しを決定付ける出力トランスには、ISO（タンゴ）社のM-757または、橋本電気 H-507Sを選択することが可能です。
●出力管は、6F6メタル、6F6GT、WE349A等にそのまま差換え可能です。ソケットを変更して42に、トランスの結線変更でWE336Aや、さらに回路の追加でWE293A等も使用可能になったりと、完成後も色々と楽しんで頂けるキットです。
初心者の方でもご安心ください。カラーイラストを多用したマニュアルをご用意致しました。
パーツの取り付けから配線、点検までを順番に分かりやすく解説してあります。
本キットでは作りやすさよりも音質を重視しております。プリント基板は採用しておりませんので配線作業は慣れるまで大変です。じっくりと取り組んでください。
※(2015/4/22) 採用パーツの欠品につき、販売を終了致しました。 |
主な仕様
●定格出力：2.2W+2.2W (1.58Vrms入力）
●NFB：約3dB
●寸法：W385mm x D170mm x H155mm
|
●真空管：RCA 6F6G x 2, 6SJ7 x 2, 5Y3WGT
●出力トランス：ISO M-757 / 橋本 H-507S |
|
 |
●出力トランスをISO M-757または橋本 H-507Sからお選び頂けます。
●送料は全国一律\1,000となります。
|
| RCA 6F6G 橋本 H-507Sバージョン |
RCA 6F6G ISO M-757バージョン |
 |
 |
画像のクリックで拡大写真をご覧頂けます。
|
画像のクリックで拡大写真をご覧頂けます。
|
|
|
|
|
 |
| 背面_1 |

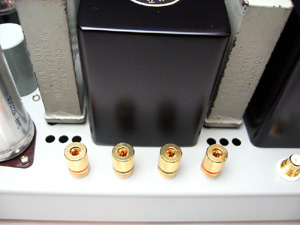

背面_2 |
 |
 |
画像のクリックで拡大写真をご覧頂けます。
|
画像のクリックで拡大写真をご覧頂けます。
|
■RCA入力ジャック、スピーカー出力端子（1系統）、ACケーブル、ヒューズホルダ全てをシャーシ上面に配置しアンプ背面の余分な突起物を抑えました。設置場所を選ばず卓上や寝室のサブアンプとして最適です。
※放熱のため、壁面から多少の隙間を設けて設置してください。
（ACケーブルは着脱式メタルコンセントに変更致しました）
■WEコンデンサの背面の放熱穴を利用して、ミニトグルスイッチを増設し、出力トランスのインピーダンス切替（8Ω/16Ω）等の拡張が可能です。 |
| パーツ類 |
 |
■NOSのMallory社電解ブロックコンデンサをはじめ、Sprague ATOM 電解コンデンサ、Solen Fastcapフィルムコンデンサ等の一流メーカー製を採用致しました。内部配線材にはBelden社製耐熱ビニル線を添付しております。※出荷時期によりパーツ類のメーカーを変更する場合があります。 |
| 出力管 RCA 6F6G |
 |
■G管と呼ばれる小型STタイプの真空管です。メタル管あるいはGT管と電気的特性は同じですが、あえて古典的なG管の採用にこだわりました。 |
| 本キット採用のヴィンテージコンデンサ類 |
 |
本キットに使用しておりますヴィンテージコンデンサは当社にてチェック後出荷致します。WEペーパーコンデンサは中古品です。傷や錆びがありますがご容赦ください。 |
|
