● 初段/ドライバー段に12AU7と12BH7Aを、出力段には70年代製造の5881/6L6GBを採用致しました。A1級プッシュプルオペレーションにより、出力を欲張らず音質重視に仕上げました。音質を決定付ける出力トランスには、定評のあるISO（タンゴ）社のFE-25-5を採用。デザイン的なバランスも考慮し、電源トランス及びチョークコイルにもISO社製を採用致しました。 出力管は、6L6GC、KT66、WE350B、5932等がそのまま差換え可能です。
より高音質を望まれる方向けに、出力トランスをアップグレードしたISO FX-40-5バージョンも新登場！
● 真空管を前面に配置した古典的な横置きスタイルにまとめてみました。 幅400mm、奥行き210mmサイズの1.6mm厚鉄製シャーシは存在感があり、なおかつ飽きのこないハンマートーン仕上げのシルバーで塗装してあります。製作時には多少窮屈になりますが、薄型40mmサイズにこだわってみました。特注の真鍮削り出しインシュレータで足元を引き締め、高級感溢れる外観になっております。
初心者の方でもご安心ください。カラーイラストを多用したマニュアルをご用意致しました。
パーツの取り付けから配線、点検までを順番に分かりやすく解説してあります。
本キットでは作りやすさよりも音質を重視しております。プリント基板は採用しておりませんので配線作業は慣れるまで大変です。じっくりと取り組んでください。 |
仕様
●定格出力：15W+15W (0.4Vrms入力）
●周波数特性：15Hz〜78kHz (±3dB)
●NFB：約10dB
●寸法：W400mm x D210mm x H135mm
●真空管：12AU7x2, 12BH7Ax2, 5881x2ペア |
●使用トランス
出力トランス：ISO FE-25-5 （ISO FX-40-5）
電源トランス：ISO GS-250
チョークコイル：TC-10-130W（パラ接続で2.5H 260mA) |
|
 |
●出力トランスにISO FE-25-5採用の標準タイプと、ISO FX-40-5採用のアップグレード版の2タイプ。
●ご要望の多かった真空管無しバージョンもそれぞれにご用意致しました。
※出力管のみではなく、初段管を含む8本全てが付属されませんので、ご注意ください
●送料は全国一律\1,000となります。
|
| ISO FE-25-5 バージョン |
ISO FX-40-5 バージョン |
 |
 |
画像のクリックで拡大写真をご覧頂けます。
|
画像のクリックで拡大写真をご覧頂けます。
|
| ■真空管付属 完全キット |
| 商品番号KTWK02 |
| 販売終了 |
|
|
| ■真空管付属 完全キット |
| 商品番号KTWK12 |
| 販売終了 |
|
|
|
 |
| 背面 |
内部 |
 |
 |
画像のクリックで拡大写真をご覧頂けます。
|
画像のクリックで拡大写真をご覧頂けます。
|
■音量調節用ボリュームはLRチャンネルを独立させ、シャーシ背面に設置しました。入力は1系統、出力は4, 8, 16Ωより2系統を選べます。接続端子には全て金メッキ品を採用しました。電源コードはシャーシー内部からの引き出しにせず、IECインレットを採用しました。トランス間の銀色のコンデンサはNOSのMallory社製です。ベーク板にてシャーシと固定するツイストロックタイプです。
※ブロック電解コンデンサはF&T社製に変更に
なりました。 |
■部品を全て取り付けた、配線前のシャーシー内部の様子です。ブラック艶消し塗装仕上げの左右の出力管用サブシャーシは、熱対策のため5mmスペーサーにてシャーシから落とし込みます。サブシャーシ間に15Pの端子台を3個取り付け、真空管ソケット周辺のラグ端子も併用してCR類を取り付けます。
電源平滑部は、中央下部、チョークコイル部分のサブシャーシにまとめます。
|
| パーツ類 |
製作マニュアル |
 |
 |
画像のクリックで拡大写真をご覧頂けます。
|
画像のクリックで拡大写真をご覧頂けます。
|

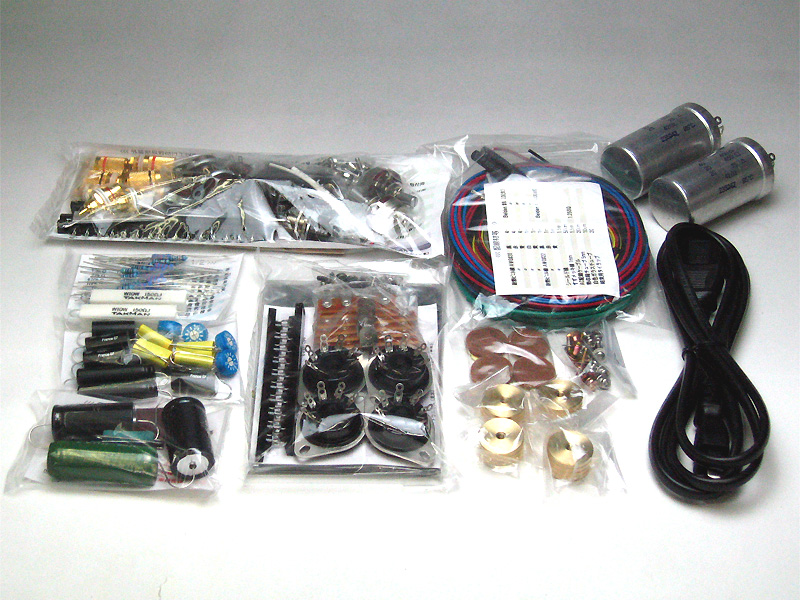

| ■NOSのMallory社電解ブロックコンデンサをはじめ、Sprague ATOM 電解コンデンサ、Solen Fastcapフィルムコンデンサ等の一流メーカー製を採用致しました。内部配線材にはBelden社製耐熱ビニル線を添付しております。パーツ類及び紛失しやすいビス類は各工程毎に小袋に分けてパッキングし、製作のし易さを図っております。※出荷時期によりパーツ類のメーカーを変更する場合があります。 |
■初心者の方でも安心して製作できるよう、カラーイラストを多用したA4版21ページの製作マニュアルが付属されます。部品の取り付け方から始り、配線、CR類取付けの各工程毎に詳しく説明してあります。配線が混みあう初段管周辺用に拡大図もご用意しました。 |
| 出力管 United 5881/6L6GB |
初段管 12AU7, 12BH7A |
 |
 |
■真空管商社United社の元箱入りです。管壁に「made in England」と印刷がありますが、中身はソ連製のようです。薄いコインベースに厚手のガラス製で、非常に手の込んだ造りになっています。当時Marshallや海外のオーディオメーカーに広く採用されており、音質的に定評のある真空管でした。
添付のUnited 5881以外にも、本家Tung-Sol 5881/6L6WGBをはじめ、各社6L6、6L6GC、KT66、350B等が、定数変更無しにそのまま差換えが可能です。 |
■左は、12AU7互換高信頼管、RCA 5963。右は東芝製の通測用Hi-Sタイプの12BH7Aです。出荷時期により異なりますが、国内外のNOS品を当社にて選別して出荷します。
12AU7の代わりに、写真の5963や、各社5814Aも、そのまま差換えが可能です。 |
|
 |
 |
●5881プッシュプルアンプキットをベースに、出力管を6L6GB耐震型高信頼軍用管、USA Sylvania製5932に変更したスペシャルエディションです。初段管も同じくSylvania
12AU7高信頼管 GB-5963金メッキピンに変更しました。 在庫の関係で10台のみの限定販売となります。
●外観は、5881のスマートさから一転して、無骨な印象になりました。United 5881から差し替えますと、ヴィンテージ管特有の中域の艶やかさと、引き締った低域をバランスよく聴かせてくれました。希少なヴィンテージサウンドをお楽しみいただける、おすすめのキットです！
完売致しました |
| 出力管 Sylvania 5932 |
初段管 Sylvania GB-5963 |
 |
 |
画像のクリックで拡大写真をご覧頂けます。
|
画像のクリックで拡大写真をご覧頂けます。
|
| ■民生用には出回らず、殆どが軍関係に納入されていたため知名度の低い球ですが、通常の6L6GCよりも一回り大きな外観で、人気のカーボンプレートになっています。写真左が初期型、右が後期型です。 |
■こちらもヴィンテージNOS管、Sylvania GB-5963です。12AU7の高信頼タイプです。GOLD BRANDの名前の通り、ピンには金メッキが施されております。民生用元箱入りです。 |
 |
 |
